Как правильно паять SMD? Рано или поздно всем электронщикам приходилось сталкиваться с таким вопросом.

Бывают случаи, когда простым паяльником не подобраться к SMD элементам. В этом случае лучше всего использовать паяльный фен и тонкий металлический пинцет.

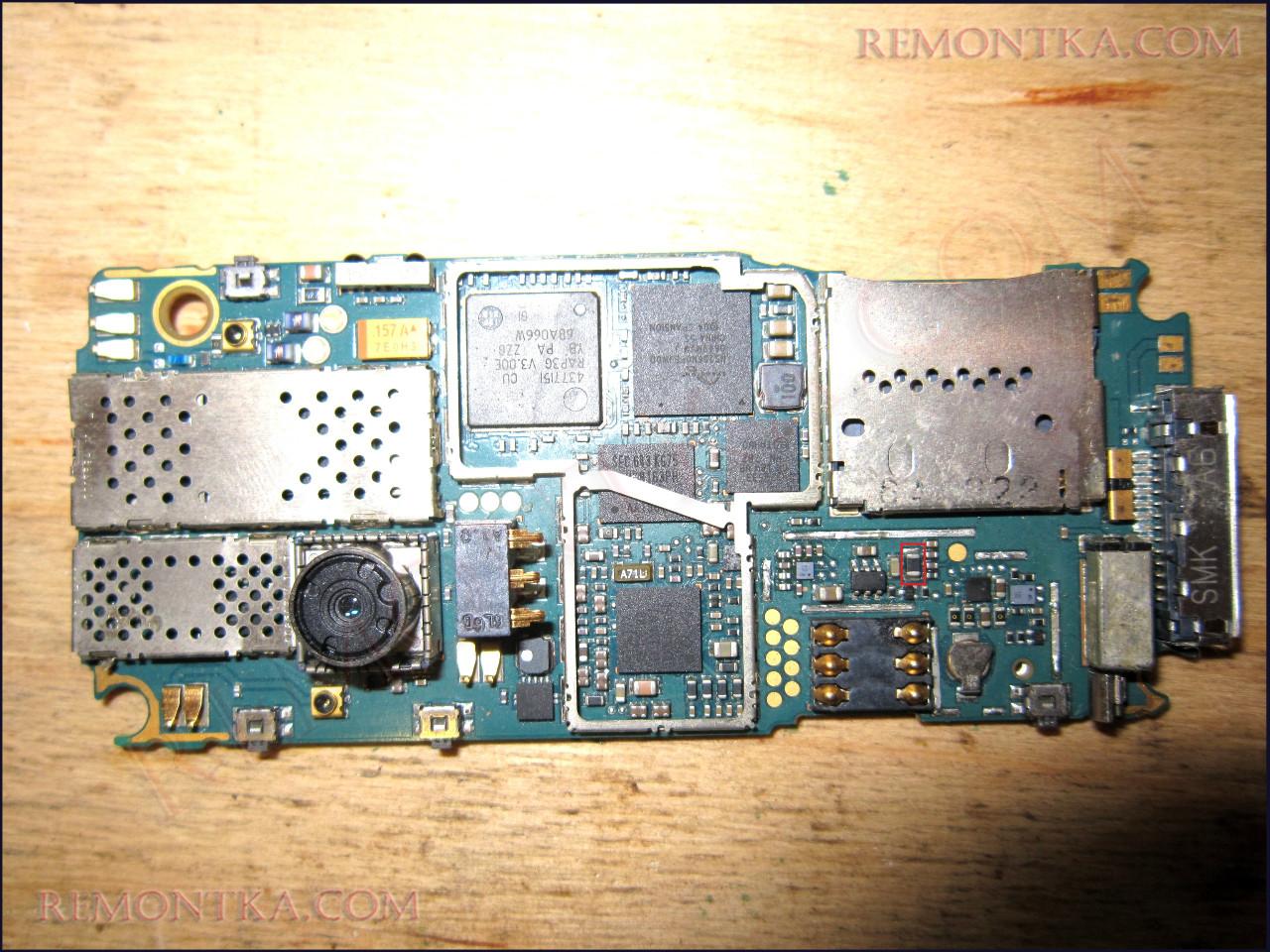

В этой статье мы с вами поговорим о том, как же правильно запаивать и отпаивать SMD. Тренироваться будем на трупике телефона. Красным прямоугольничком я показал, что мы будем отпаивать и запаивать обратно.

Как правильно паять SMD

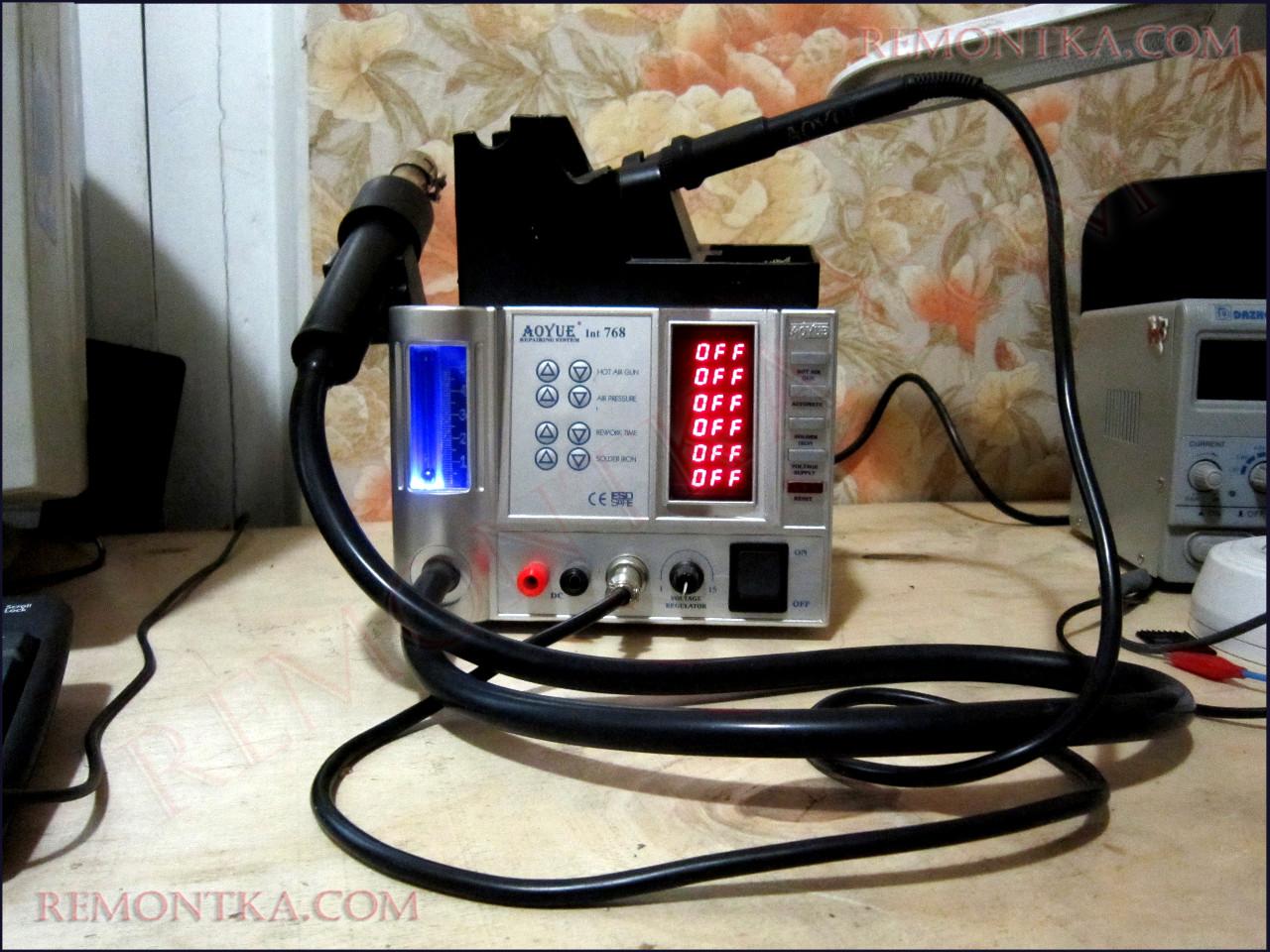

За дело берется Паяльная станция AOYUE INT 768

Как правильно паять SMD

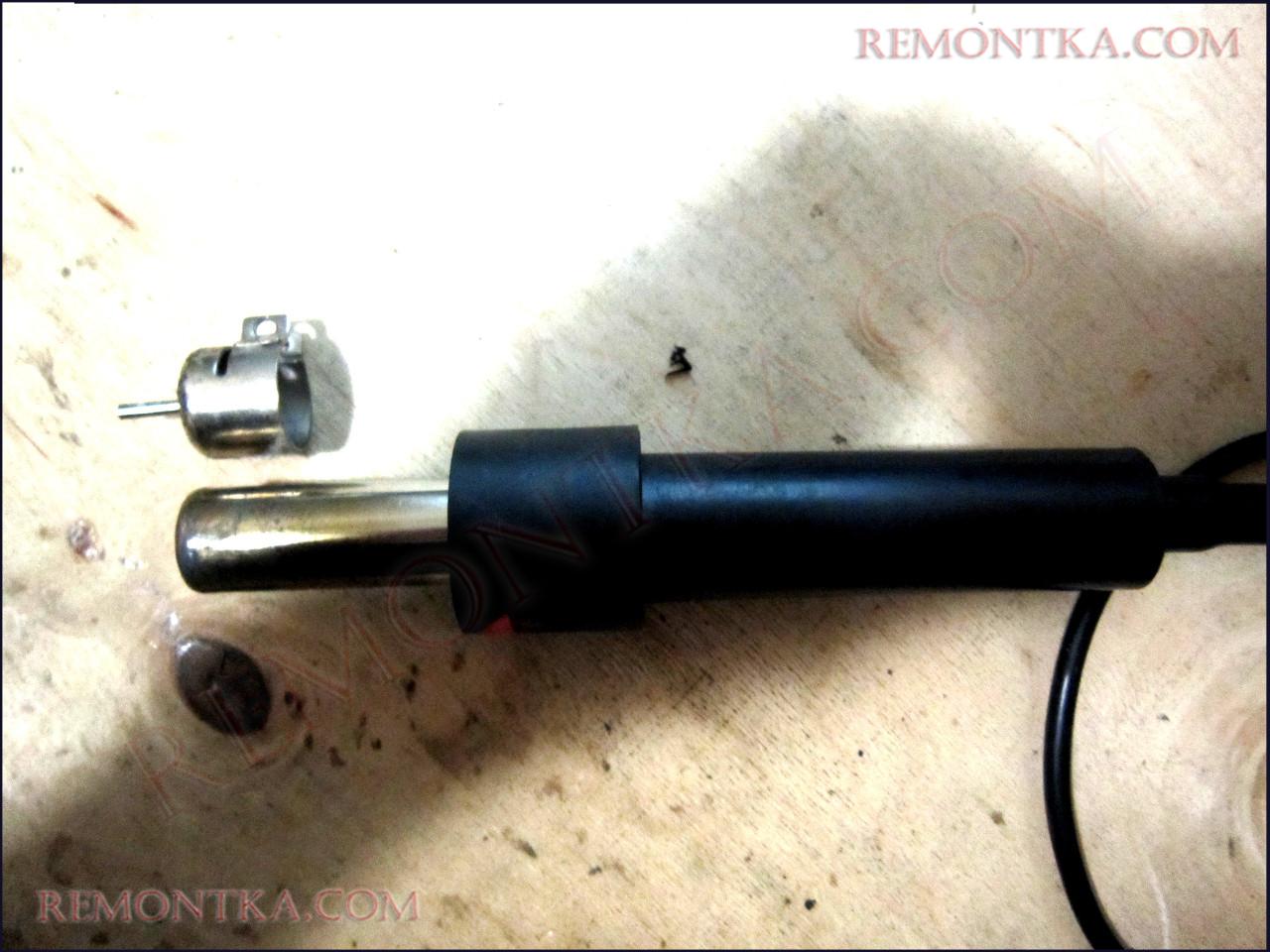

Для фена нужна подходящая насадка. Выбираем самую маленькую, так как отпаивать и припаивать будет маленькую smd-шку.

Как правильно паять SMD

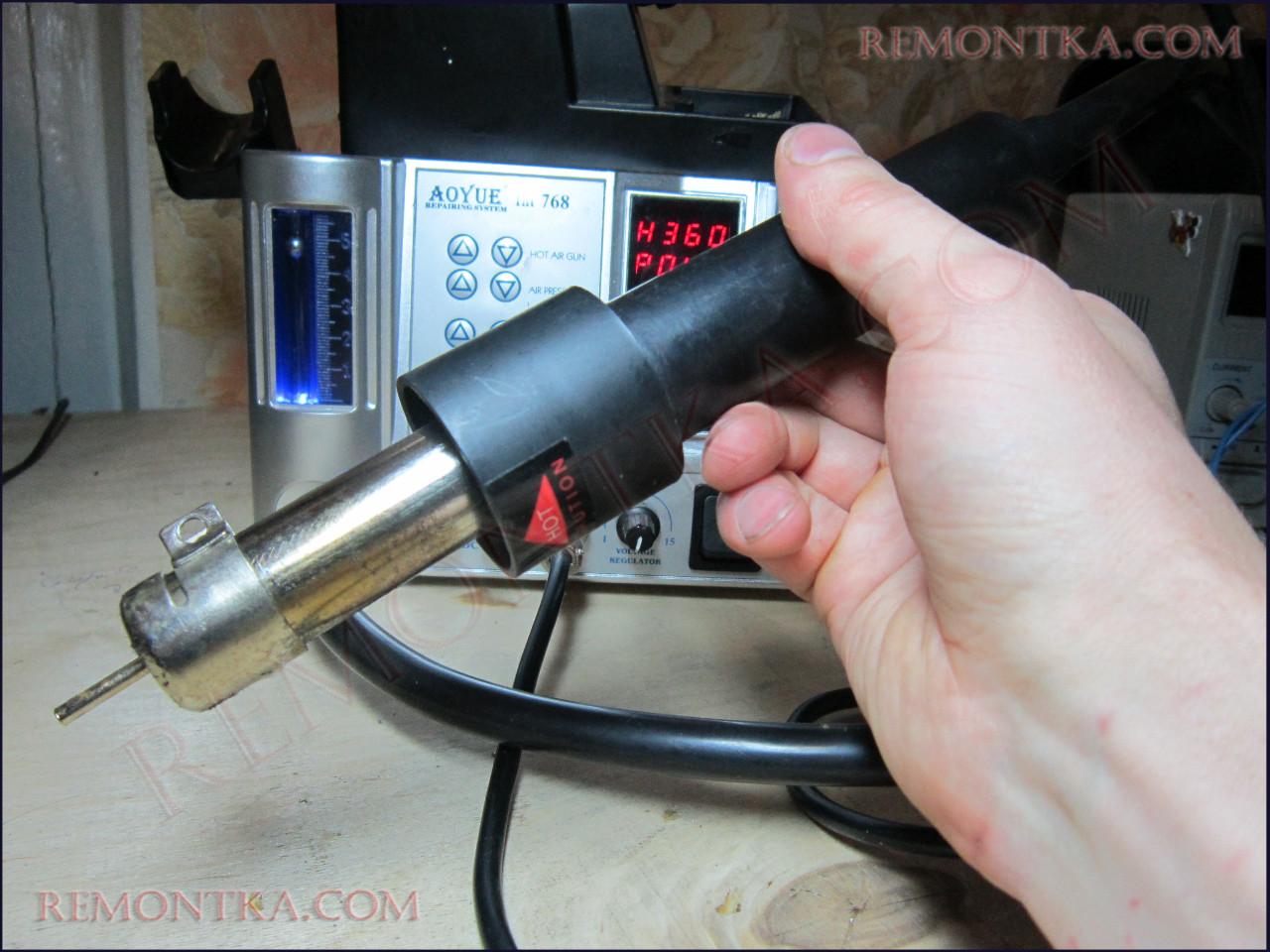

А вот вся конструкция в сборе.

Как правильно паять SMD

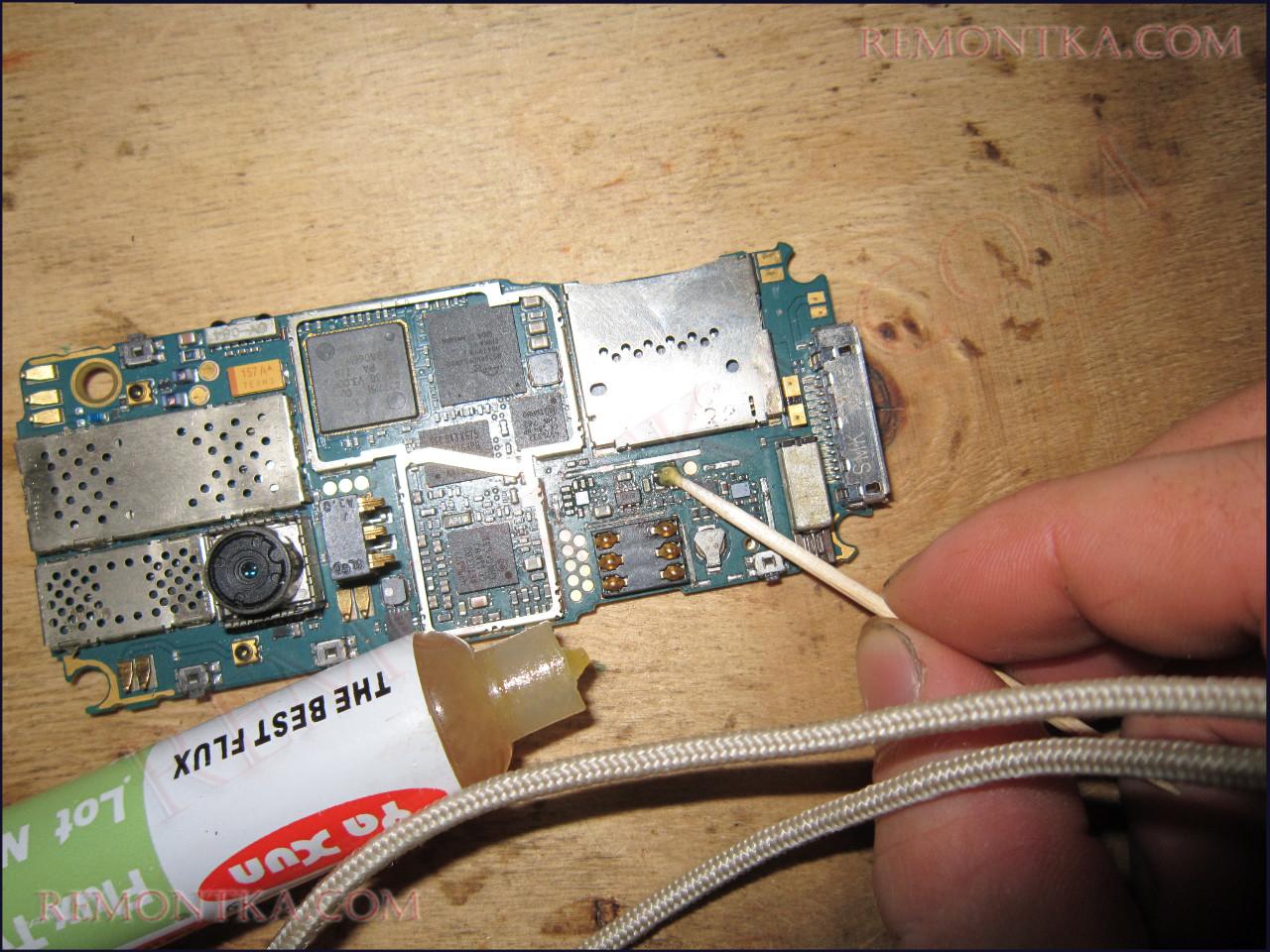

С помощью зубочистки  наносим флюсплюс на smd-шку.

Как правильно паять SMD

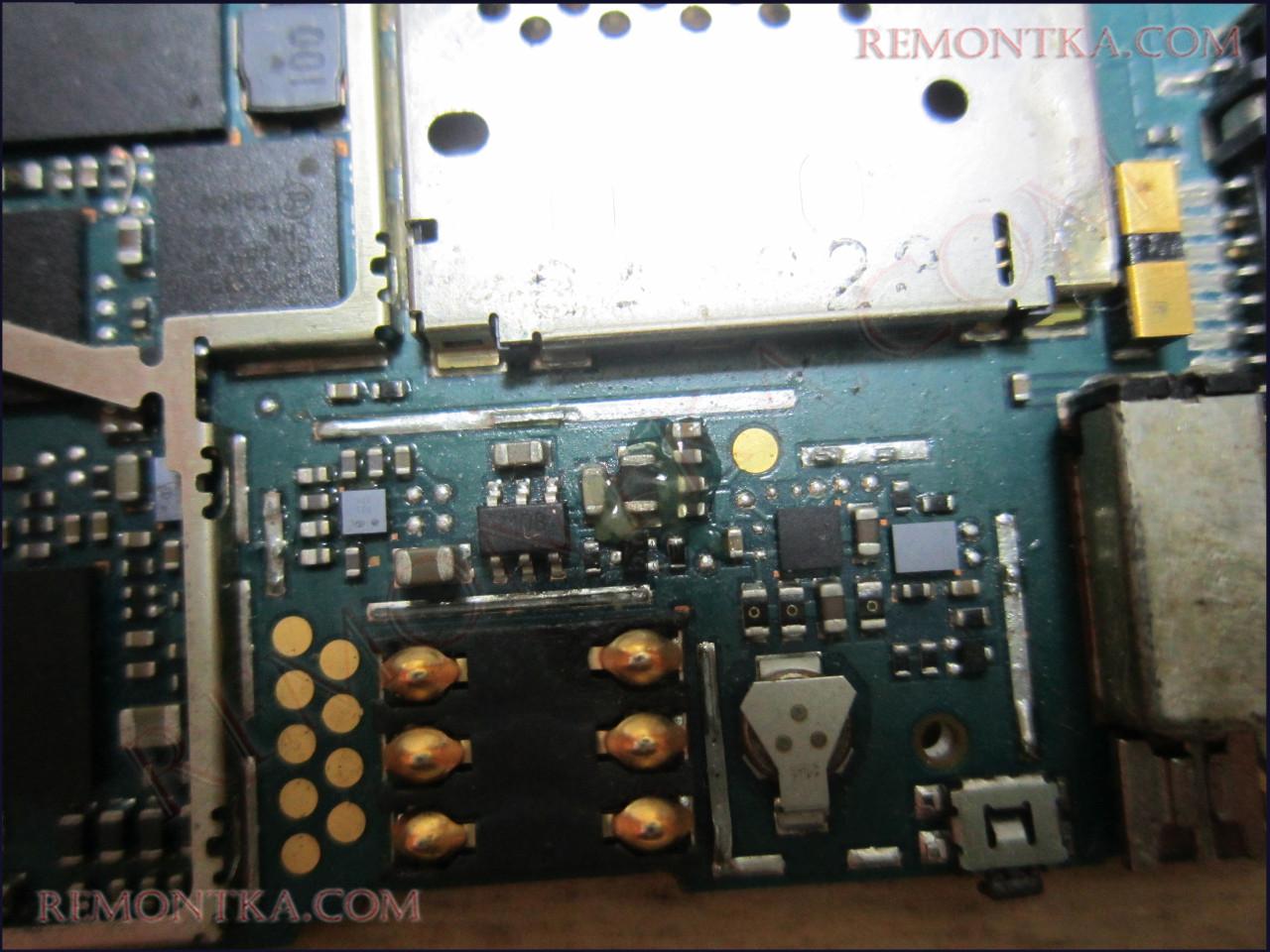

Вот так мы ее смазали.

Как правильно паять SMD

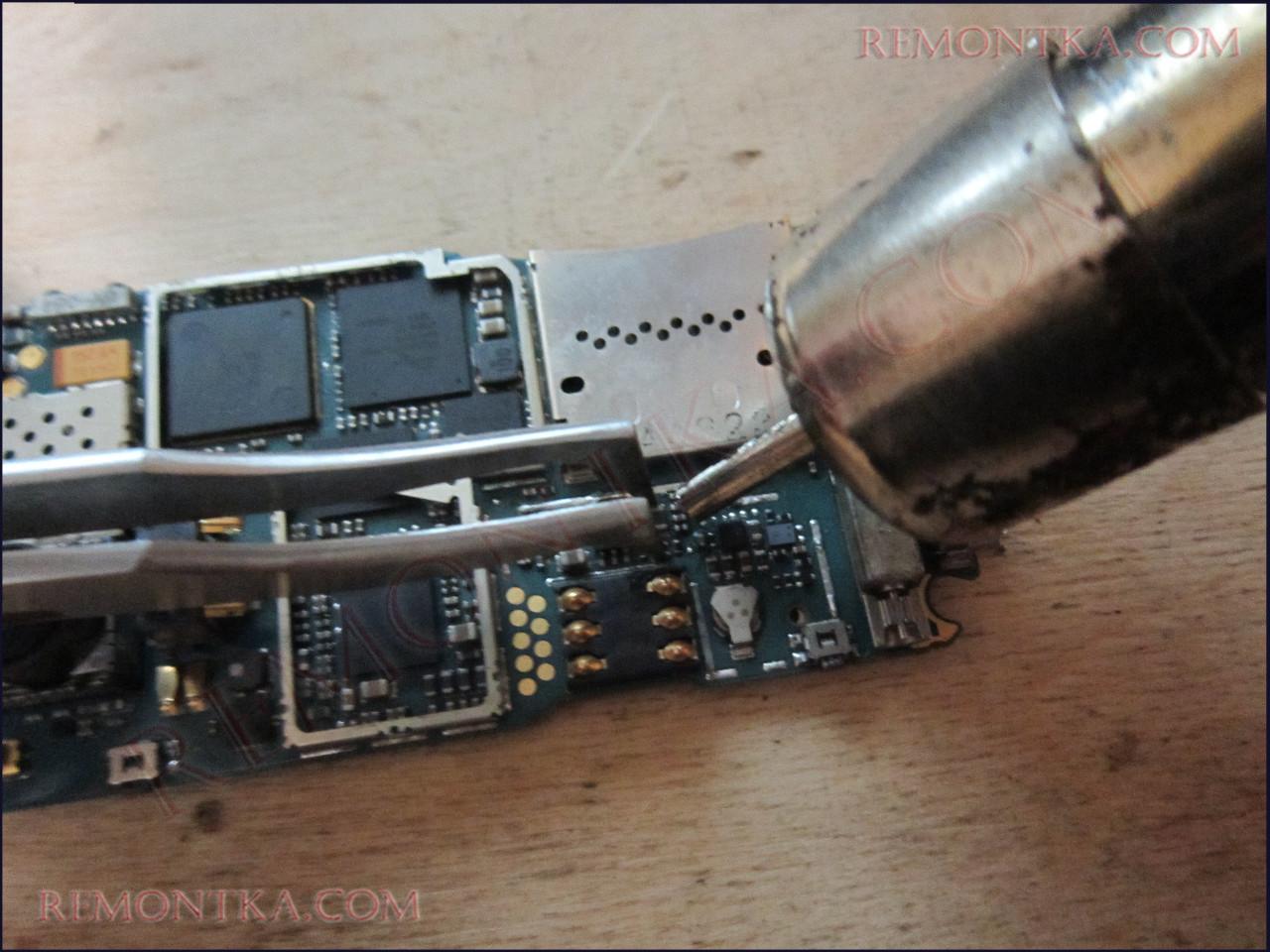

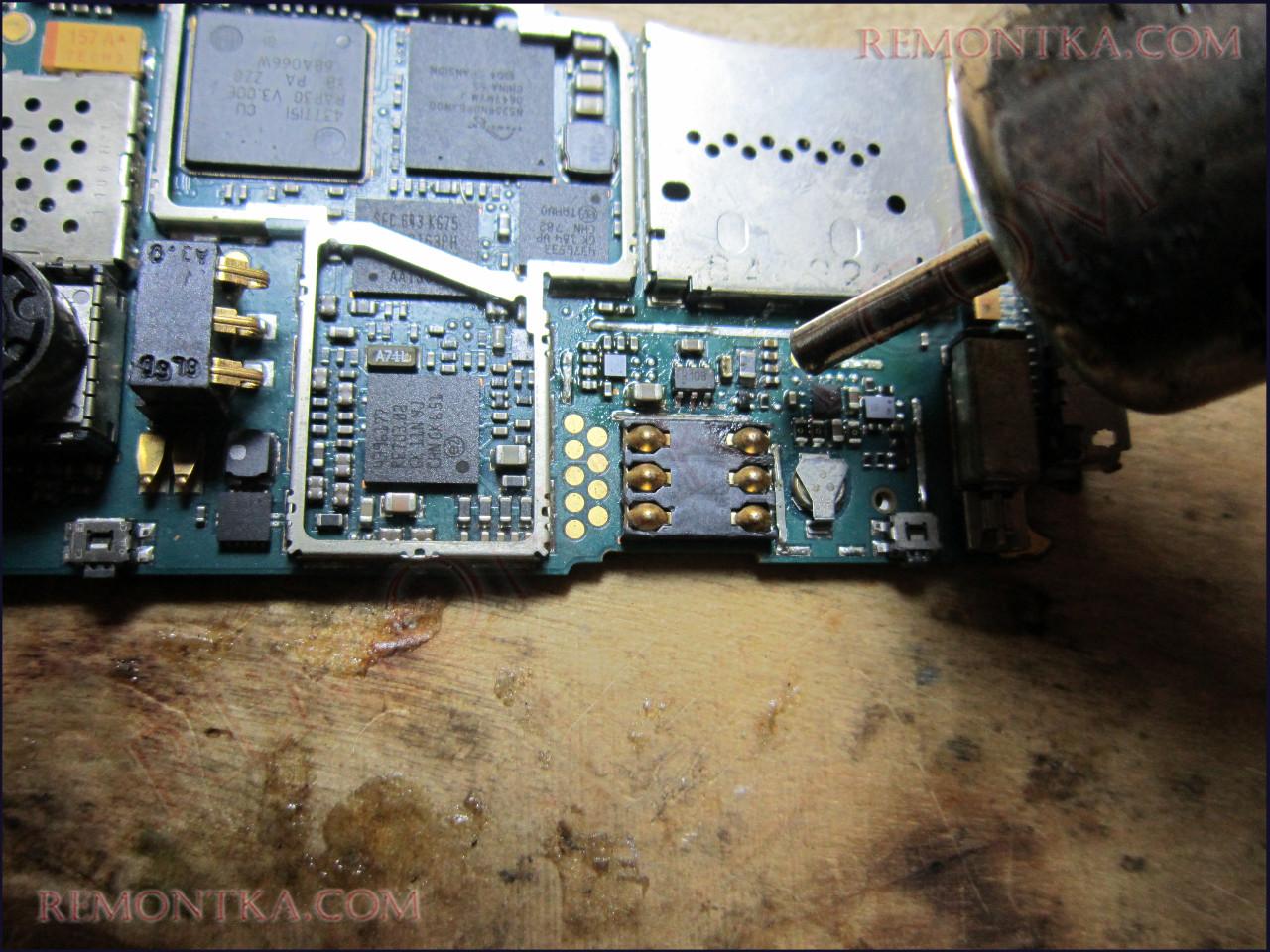

Выставляем на паяльной станции температуру фена 300-330 градусов и начинаем жарить нашу детальку. Если припой не плавится, то его можно разбавить сплавом Вуда или Розе с помощью тонкого жала паяльника. Как увидим, что припой начинает плавиться, с помощью пицента аккуратно снимаем детальку, не задев smd-шки, которые рядом.

Как правильно паять SMD

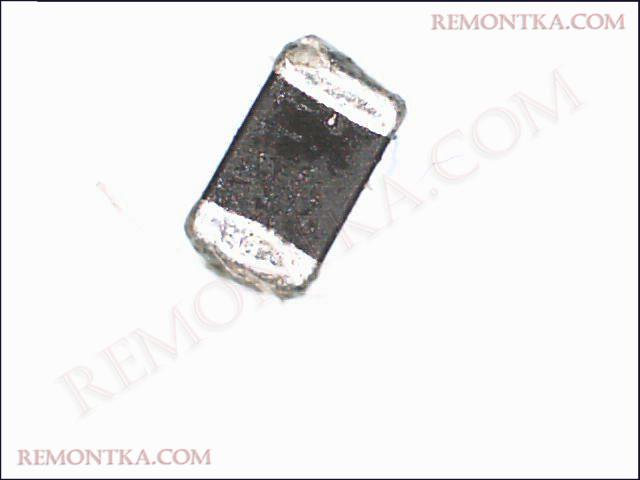

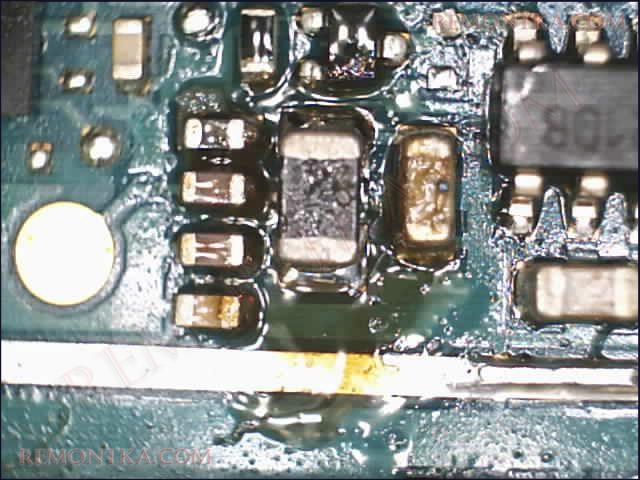

А вот и наша деталька под микроскопом

Как правильно паять SMD

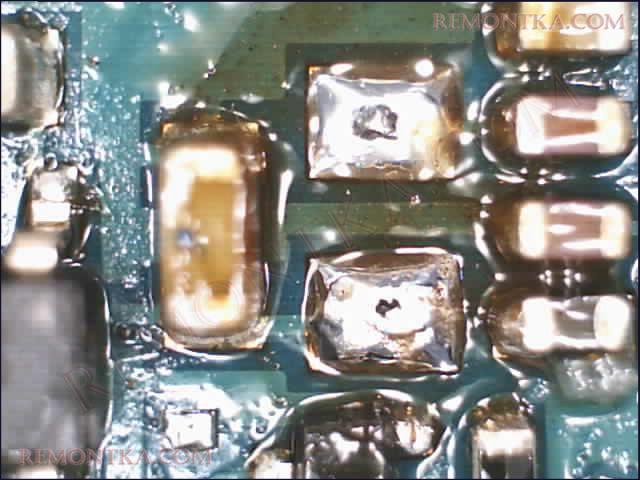

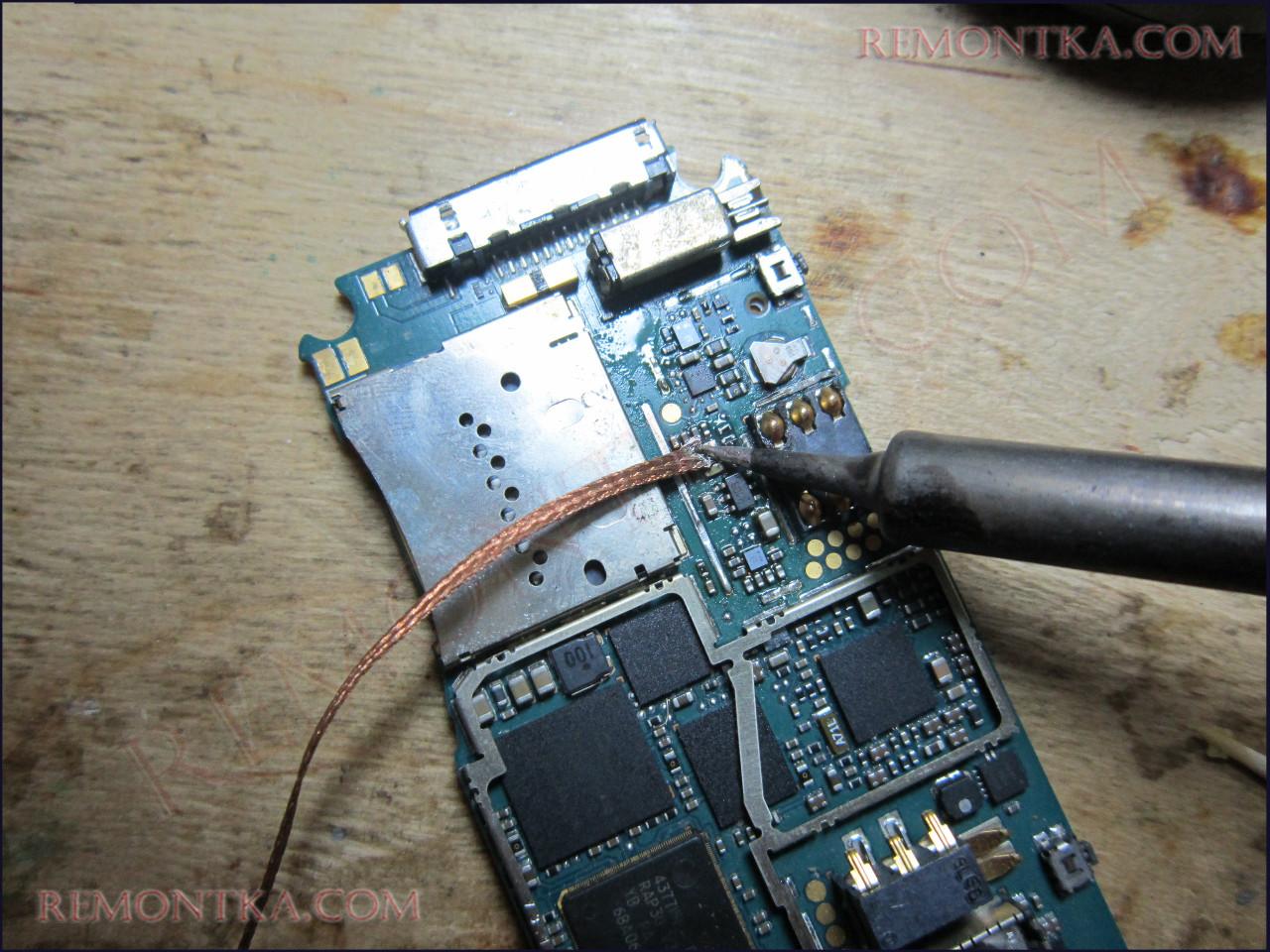

Теперь припаяем ее обратно. Для этого чистим пятачки (если вы не забыли — это контактные площадки) с помощью медной оплетки.

Как правильно паять SMD

После того, как мы их почистили от лишнего припоя, нам нужно сделать  бугорки с помощью нового припоя. Для этого на кончике жала паяльника берем совсем чуть-чуть припоя.

Как правильно паять SMD

И делаем бугорки на каждой контактной площадке.

Как правильно паять SMD

Ставим туда smd-детальку

Как правильно паять SMD

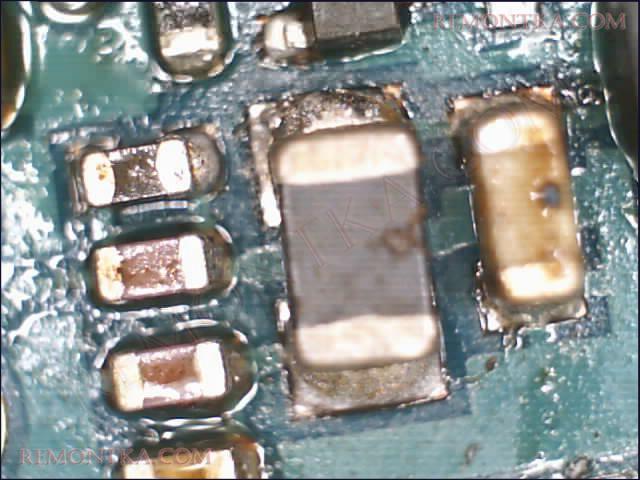

И пригреваем ее феном, до тех пор, пока припой не растечется по стенкам детальки. Не забывайте про флюс, но его надо очень немного.

Как правильно паять SMD

Готово!

Как правильно паять SMD

В заключении хотелось бы добавить, что данная процедура требует умение работать с мелкими детальками. Сразу все не получится, но кому это надо, со временем научится припаивать и выпаивать SMD-компоненты. Некоторые умельцы припаивают smd-шки с помощью паяльной пасты. Паяльную пасту я использовал при запаивании BGA микросхем в это й статье.
